۱. چرا بلبرینگ روی شفت گیر می‌کند؟

پیش از انتخاب ابزار، باید بدانیم با چه نوع اتصالی روبه‌رو هستیم. هر بلبرینگی که به‌سختی خارج می‌شود، لزوماً زنگ‌زده یا خراب نیست.

۱.۱. انطباق تداخلی بین حلقه داخلی و شفت

در بسیاری از مجموعه‌های صنعتی، حلقه داخلی بلبرینگ با انطباق تداخلی روی شفت نصب می‌شود. یعنی قطر شفت و قطر سوراخ حلقه داخلی به‌گونه‌ای انتخاب شده‌اند که نصب، اتصال محکمی ایجاد کند.

این اتصال در شرایط مناسب از لغزش ناخواسته حلقه روی شفت جلوگیری می‌کند؛ اما هنگام جداسازی، به نیروی کنترل‌شده و ابزار مناسب نیاز دارد.

هرچه انطباق محکم‌تر باشد، نیروی موردنیاز برای خارج کردن بلبرینگ ممکن است افزایش پیدا کند. میزان این نیرو به ابعاد، تلرانس‌ها، وضعیت سطح، نوع بلبرینگ و طراحی مجموعه بستگی دارد. بنابراین نمی‌توان برای همه بلبرینگ‌ها یک نیروی ثابت یا یک روش یکسان تعیین کرد.

۱.۲. خوردگی و زنگ‌زدگی سطح تماس

اگر دستگاه در محیط مرطوب، در معرض آب یا مواد خورنده کار کرده باشد، سطح تماس حلقه داخلی و شفت ممکن است دچار خوردگی شود.

محصولات خوردگی می‌توانند در فضای بسیار محدود بین دو سطح جمع شوند و جداسازی را دشوارتر کنند. در این شرایط، افزایش ناگهانی فشار معمولاً راهکار مناسبی نیست؛ زیرا سطح شفت ممکن است هنگام بیرون کشیدن حلقه خراشیده شود.

۱.۳. خوردگی اصطکاکی و سایش سطح اتصال

یکی از پدیده‌هایی که ممکن است باعث سخت‌شدن جداسازی شود، خوردگی اصطکاکی یا Fretting Corrosion است. این پدیده در اثر حرکت‌های بسیار کوچک و تکرارشونده بین دو سطح تحت بار ایجاد می‌شود.

در محل تماس حلقه داخلی و شفت، این فرایند می‌تواند ذرات سایشی و اکسیدهای فلزی تولید کند. نتیجه ممکن است افزایش آسیب سطحی و دشوارتر شدن جداسازی باشد. البته این پدیده با زنگ‌زدگی معمولی ناشی از رطوبت یکسان نیست و علت آن باید بر اساس وضعیت قطعه بررسی شود. منبع فنی SKF درباره خوردگی اصطکاکی

۱.۴. پلیسه، خراش یا تغییر شکل شفت

گاهی علت اصلی گیرکردن، خود بلبرینگ نیست؛ بلکه شفت در اثر تعمیر قبلی، ضربه، نصب نادرست یا تماس با ابزار نامناسب آسیب دیده است.

برای مثال، اگر هنگام نصب قبلی، لبه شفت یا ناحیه شیار خار تغییر شکل داده باشد، حلقه داخلی ممکن است هنگام خارج شدن به همان ناحیه گیر کند.

در این وضعیت، ادامه کشیدن با نیروی زیاد می‌تواند آسیب را بیشتر کند. اگر حرکت بلبرینگ در نقطه‌ای مشخص متوقف می‌شود، باید آن ناحیه بررسی شود.

۱.۵. نصب روی نشیمن مخروطی یا بوش واسطه

همه بلبرینگ‌ها مستقیماً روی شفت استوانه‌ای نصب نمی‌شوند. برخی یاتاقان‌ها و بلبرینگ‌ها روی نشیمن مخروطی، بوش تبدیلی یا بوش بیرون‌کش نصب می‌شوند.

در چنین مجموعه‌هایی، وجود مهره قفل‌کن، واشر قفل‌کن، بوش یا قطعات نگهدارنده باید بررسی شود. تلاش برای کشیدن بلبرینگ پیش از آزادکردن سازوکار قفل، ممکن است به رزوه، بوش یا شفت آسیب بزند.

نکته مهم: پیش از اعمال نیرو، نوع اتصال را مشخص کنید. تشخیص اشتباه بین شفت استوانه‌ای، نشیمن مخروطی و بوش واسطه می‌تواند تمام مراحل بعدی را به مسیر نادرست ببرد.

تحقیق فنی: اصطلاح Fretting Corrosion فقط زنگ‌زدگی ناشی از رطوبت نیست؛ در سطح تماس حلقه و شفت، ریزحرکت‌های تحت بار می‌توانند لایه‌های اکسیدی و ذرات سایشی ایجاد کنند. بنابراین پیش از تمیزکاری شدید یا تراشیدن نشیمن، باید علت آسیب مشخص شود. برای توضیح مکانیسم این پدیده، تحلیل فنی SKF درباره خوردگی اصطکاکی را ببینید.

۲. چک‌لیست پیش از بازکردن بلبرینگ

قبل از استفاده از فولی‌کش یا بلبرینگ‌کش، این مراحل را انجام دهید:

1. دستگاه را کاملاً از منبع انرژی جدا کنید و از راه‌اندازی ناخواسته آن جلوگیری کنید.

2. اگر مجموعه سنگین است، آن را با تکیه‌گاه مناسب مهار کنید تا هنگام آزاد شدن بلبرینگ سقوط نکند.

3. خار، مهره، واشر قفل‌کن، حلقه نگهدارنده و هر قطعه‌ای را که مانع حرکت محوری است، بررسی و در صورت لزوم باز کنید.

4. مسیر خروج بلبرینگ را بررسی کنید. باید فضای کافی برای حرکت حلقه و خروج ابزار وجود داشته باشد.

5. قطر شفت، قطر بلبرینگ، فضای پشت حلقه داخلی و میزان دسترسی به محل تماس را در نظر بگیرید.

6. بررسی کنید که آیا بلبرینگ قرار است دوباره استفاده شود یا تعویض خواهد شد. اگر استفاده مجدد مدنظر است، روش جداسازی باید با حساسیت بیشتری انتخاب شود.

7. عینک ایمنی، دستکش مناسب کار مکانیکی و تجهیزات محافظتی متناسب با خطرات کار را آماده کنید. هنگام کار با ابزار کشش، دست و صورت را در مسیر احتمالی پرتاب قطعه قرار ندهید.

این بررسی اولیه ممکن است چند دقیقه بیشتر زمان ببرد، اما احتمال انتخاب ابزار اشتباه و آسیب به قطعات گران‌قیمت را کاهش می‌دهد.

۳. کدام ابزار برای جداسازی بلبرینگ مناسب‌تر است؟

پیش از مطالعه روش‌ها، ابزار را از نظر محل گرفتن قطعه، ظرفیت مجاز، طول دسترسی، ابعاد بلبرینگ و نوع نشیمن مقایسه کنید. کارت‌ها «دسته روش» هستند و به معنی تأیید موجودی یک محصول مشخص در فروشگاه نیستند.

۴. روش‌های اصولی خارج کردن بلبرینگ گیرکرده

روش مناسب به اندازه بلبرینگ، میزان انطباق، نوع نشیمن، وضعیت قطعات و امکان دسترسی بستگی دارد. روش‌های زیر رایج‌اند، اما جایگزین دستورالعمل سازنده دستگاه یا بلبرینگ نیستند.

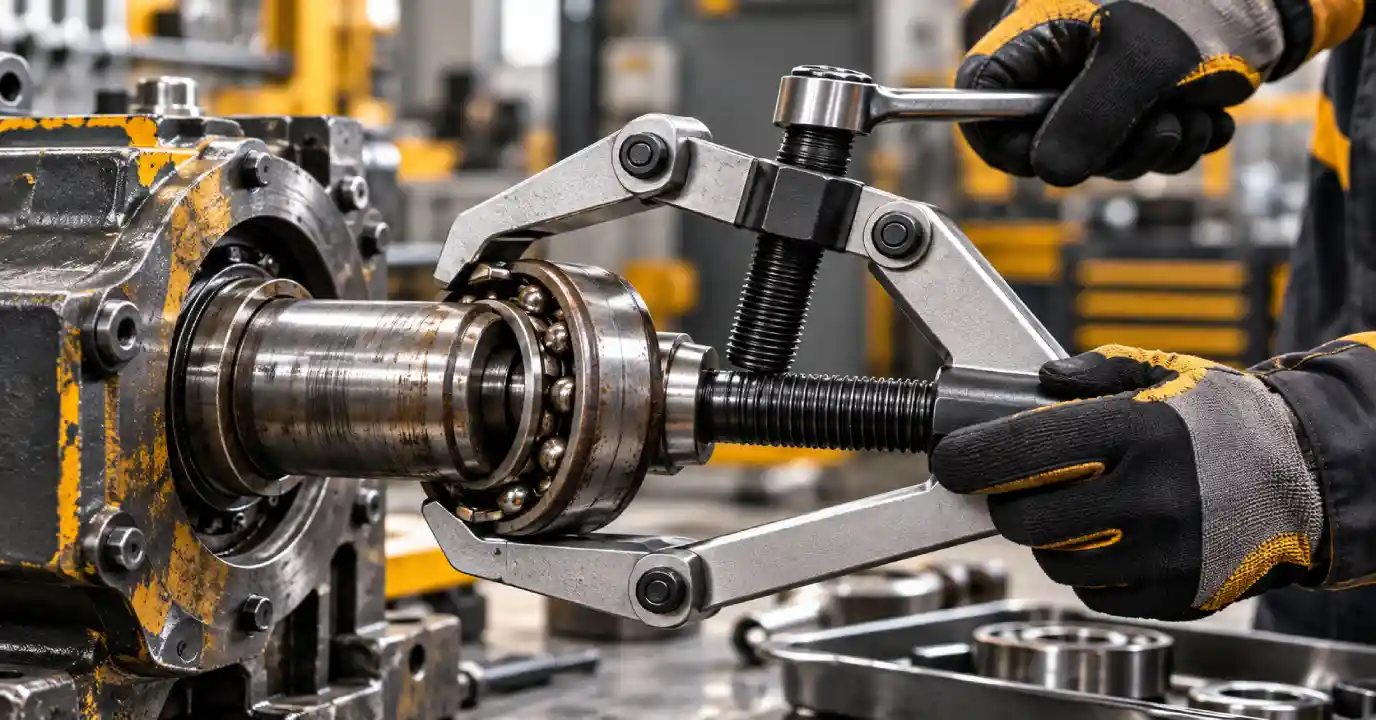

روش اول: استفاده از بلبرینگ‌کش مناسب

در بسیاری از تعمیرات، بلبرینگ‌کش مکانیکی اولین گزینه برای جداسازی کنترل‌شده بلبرینگ از شفت است.

بلبرینگ‌کش ابزاری است که با ایجاد نیروی کششی محوری، قطعه را از محل نصب خارج می‌کند. برخی مدل‌ها دو یا سه بازو دارند؛ مدل‌های دیگر از صفحات جداساز، فک‌های مخصوص یا سازوکار هیدرولیکی استفاده می‌کنند.

مراحل استفاده از بلبرینگ‌کش:

1. مدل و ظرفیت ابزار را متناسب با ابعاد قطعه و نیروی موردنیاز انتخاب کنید.

2. بازوها یا صفحه جداساز را طوری قرار دهید که در محل مناسب پشت حلقه داخلی قرار بگیرند. اگر طراحی ابزار اجازه نمی‌دهد به حلقه داخلی دسترسی داشته باشید، از فشردن تصادفی قفسه یا حلقه بیرونی خودداری کنید.

3. محور پیچ مرکزی را با مرکز شفت هم‌راستا کنید. تماس کج یا نامتقارن می‌تواند باعث لغزش ابزار و واردشدن نیروی جانبی شود.

4. نیروی کشش را تدریجی و کنترل‌شده افزایش دهید. هنگام اعمال نیرو، به تغییر وضعیت بازوها، صدای غیرعادی، خم‌شدن ابزار و حرکت واقعی بلبرینگ توجه کنید.

5. اگر بلبرینگ حرکت نمی‌کند، پیش از افزایش بیشتر فشار، علت را بررسی کنید. ممکن است ظرفیت ابزار کافی نباشد، قطعه هنوز قفل باشد یا نقطه تماس اشتباه انتخاب شده باشد.

6. پس از آزاد شدن بلبرینگ، مراقب باشید قطعه ناگهان حرکت نکند یا از شفت سقوط نکند.

انتخاب فولی‌کش یا بلبرینگ‌کش فقط بر اساس اندازه ظاهری کافی نیست. ظرفیت کشش، طول بازوها، فضای دسترسی و نحوه گرفتن قطعه اهمیت دارند. سازندگان ابزارهای صنعتی نیز برای جداسازی قطعات دارای انطباق تداخلی، مدل‌های مکانیکی و هیدرولیکی با ظرفیت‌ها و کاربردهای متفاوت ارائه می‌کنند.

روش دوم: استفاده از فولی‌کش دو یا سه‌شاخه

فولی‌کش معمولاً برای بیرون کشیدن قطعاتی مانند پولی، چرخ‌دنده، توپی و قطعات مشابه از روی شفت استفاده می‌شود. بسته به طراحی، بعضی مدل‌های آن برای جداسازی برخی بلبرینگ‌ها نیز مناسب‌اند.

در فولی‌کش، شاخه‌ها پشت قطعه قرار می‌گیرند و پیچ مرکزی با تکیه بر انتهای شفت، نیروی کشش ایجاد می‌کند.

بااین‌حال، هر فولی‌کشی برای هر بلبرینگی مناسب نیست. اگر شاخه‌ها به حلقه اشتباه تکیه کنند، ممکن است نیروی جداسازی از مسیر ساچمه‌ها عبور کند یا قفسه بلبرینگ آسیب ببیند.

برای بلبرینگی که حلقه داخلی آن روی شفت گیر کرده است، استفاده از فولی‌کش زمانی منطقی است که ابزار بتواند به‌طور ایمن پشت حلقه داخلی یا یک سطح جداسازی مناسب قرار بگیرد.

اگر فضای پشت بلبرینگ بسیار محدود است، صفحه جداساز یا بلبرینگ‌کش مخصوص ممکن است انتخاب بهتری باشد.

روش سوم: استفاده از صفحه جداساز بلبرینگ

گاهی حلقه داخلی بلبرینگ تقریباً به سطح شانه شفت چسبیده است و فضای کافی برای قرارگرفتن بازوهای معمولی وجود ندارد.

در این شرایط، صفحه جداساز یا Bearing Separator می‌تواند به کار بیاید. این ابزار از دو نیمه تشکیل می‌شود که پشت بخش مناسب بلبرینگ قرار می‌گیرند و با پیچ‌های خود به‌تدریج در محل تثبیت می‌شوند. سپس با اتصال مناسب، نیروی کشش به قطعه منتقل می‌شود.

مزیت این روش آن است که در برخی طراحی‌ها، دسترسی به حلقه داخلی در فضای محدود آسان‌تر می‌شود و نیرو بهتر توزیع می‌شود.

البته انتخاب صفحه جداساز نیز باید بر اساس قطر، ضخامت، فضای آزاد و ظرفیت ابزار انجام شود. اگر لبه‌های صفحه به‌درستی درگیر نشوند، ممکن است هنگام کشش بلغزند یا به قطعه صدمه بزنند.

روش چهارم: گرم‌کردن کنترل‌شده حلقه داخلی

اگر بلبرینگ دارای انطباق تداخلی محکم است و جداسازی مکانیکی دشوار شده، گرم‌کردن کنترل‌شده حلقه داخلی می‌تواند در بعضی کاربردها به کاهش نیروی لازم کمک کند.

اصل فیزیکی این روش ساده است: با افزایش دمای فلز، ابعاد آن افزایش پیدا می‌کند. اگر حلقه داخلی به‌اندازه کافی و به‌صورت کنترل‌شده گرم شود، قطر داخلی آن افزایش می‌یابد و ممکن است از میزان تداخل با شفت کاسته شود.

بااین‌حال، باید میان گرم‌کردن حلقه داخلی برای جداسازی و گرم‌کردن بی‌رویه کل بلبرینگ تفاوت قائل شد.

در تعمیرات حرفه‌ای، گرم‌کن القایی مخصوص یا تجهیزات حرارتی تأییدشده برای کاربرد موردنظر، امکان کنترل بهتر دما را فراهم می‌کنند. در برخی بلبرینگ‌های غلتکی استوانه‌ای، گرم‌کن القایی برای آزادکردن سریع حلقه داخلی از نشیمن شفت کاربرد دارد. راهنمای جداسازی بلبرینگ از SKF

نکات مهم هنگام استفاده از گرما:

• دمای مجاز را بر اساس نوع بلبرینگ، جنس قطعات، دستورالعمل سازنده و روش حرارتی انتخاب کنید؛ یک دمای ثابت برای همه بلبرینگ‌ها وجود ندارد.
• اگر بلبرینگ باید دوباره استفاده شود، گرمایش می‌تواند وضعیت روانکار، آب‌بندها، قفسه و خواص متالورژیکی قطعات را تحت تأثیر قرار دهد.
• در بلبرینگ‌های آب‌بندی‌شده یا دارای قطعات حساس به حرارت، بدون دستورالعمل معتبر از این روش استفاده نکنید.
• از شعله مستقیم مشعل برای گرم‌کردن بلبرینگ استفاده نکنید. حرارت موضعی و کنترل‌نشده می‌تواند باعث آسیب حرارتی، تغییر خواص فلز یا خطر آتش‌سوزی شود.
• قطعه گرم‌شده را با ابزار و تجهیزات مناسب جابه‌جا کنید و از تماس مستقیم با پوست جلوگیری کنید.

اگر گرم‌کردن با تجهیزات مناسب امکان‌پذیر نیست، به‌جای استفاده از شعله یا افزایش ناگهانی نیروی کشش، بهتر است از ابزار تخصصی یا خدمات تعمیراتی مجهز کمک بگیرید.

روش پنجم: استفاده از پرس یا تجهیزات هیدرولیکی

در برخی مجموعه‌ها، به‌ویژه قطعات سنگین‌تر یا مجموعه‌هایی که به‌صورت جداشده روی میز تعمیر قرار می‌گیرند، پرس مکانیکی یا هیدرولیکی می‌تواند برای جداسازی مناسب باشد.

در این روش، قطعه و شفت باید به‌درستی تکیه‌گاه‌گذاری شوند تا نیرو در امتداد محور اعمال شود و هیچ جزء حساس یا ضعیفی تحت بار نامناسب قرار نگیرد.

استفاده از پرس زمانی مناسب است که:

• ظرفیت پرس برای نیروی موردنیاز کافی باشد.
• شفت و مجموعه به‌صورت ایمن مهار شده باشند.
• تکیه‌گاه‌ها با شکل قطعه سازگار باشند.
• مسیر حرکت بلبرینگ آزاد باشد.
• نیروی واردشده از بخش مناسب مجموعه منتقل شود.

پرس قوی‌تر لزوماً به معنی روش بهتر نیست. اگر قطعه کج قرار گرفته باشد یا نیروی پرس از حلقه اشتباه عبور کند، حتی تجهیزات پرقدرت نیز می‌توانند آسیب جدی ایجاد کنند.

در مجموعه‌های صنعتی بزرگ، بسته به نوع بلبرینگ و طراحی شفت، روش‌های هیدرولیکی تخصصی یا تزریق روغن نیز ممکن است کاربرد داشته باشند؛ اما این روش‌ها به تجهیزات، مجاری طراحی‌شده و دانش فنی متناسب نیاز دارند.

روش ششم: بیرون‌آوردن بلبرینگ از محفظه کور با ابزار داخلی

اگر مشکل اصلی گیرکردن حلقه بیرونی داخل پوسته یا محفظه کور است، شرایط با بلبرینگ گیرکرده روی شفت فرق می‌کند. پولر داخلیِ مخصوص یا کیت خارج‌کننده محفظه کور می‌تواند از قطر داخلی قطعه درگیر شود؛ اما باید از واردشدن نیرو به مسیر نامناسبِ عناصر غلتشی جلوگیری شود و احتمال تخریب بلبرینگ در انتخاب روش لحاظ گردد. سازنده باید اجازه استفاده از این ابزار را برای آرایش موردنظر داده باشد.

در کاتالوگ ابزارهای NTN، پولرهای داخلی برای نشیمن محفظه و پولرهای مکانیکی و هیدرولیکی با کاربردهای متفاوت معرفی شده‌اند؛ راهنمای تجهیزات نگهداری NTN به تفکیک این انتخاب‌ها کمک می‌کند.

روش تکمیلی برای تجهیزات خاص: تزریق روغن تحت فشار

در بعضی شفت‌های صنعتی بزرگ که از ابتدا دارای مجاری تزریق روغن و شیارهای توزیع طراحی‌شده هستند، تزریق روغن تحت فشار به سطح تماس می‌تواند اصطکاک جداسازی را کاهش دهد. این روش قابل تعمیم به شفت معمولیِ بدون مجرا نیست و به پمپ، اتصالات و رویه فنی مناسب نیاز دارد. سوراخ‌کاری خودسرانه شفت برای اجرای آن توصیه نمی‌شود.

۵. فرق فولی‌کش و بلبرینگ‌کش چیست؟

این دو ابزار از نظر عملکرد به هم نزدیک‌اند، اما نباید آن‌ها را در همه شرایط جایگزین یکدیگر دانست.

نکته تعیین‌کننده، نام ابزار نیست؛ بلکه محل درگیری، مسیر انتقال نیرو و ظرفیت مجاز ابزار است.

برای مثال، ممکن است یک فولی‌کش مناسب بتواند یک قطعه توپی را بدون مشکل خارج کند، اما همان ابزار برای بلبرینگی که پشت حلقه داخلی آن فضای کافی وجود ندارد، انتخاب مناسبی نباشد.

برای آشنایی تصویری با کاربرد فولی‌کش، مقاله راهنمای استفاده از فولی‌کش را نیز مطالعه کنید. دقت کنید هر فولی‌کش موجود در بازار، الزاماً برای برداشتن بلبرینگِ موردنظر مناسب نیست.

۶. چرا نباید نیروی خروج از ساچمه‌ها عبور کند؟

بلبرینگ از حلقه داخلی، حلقه بیرونی، عناصر غلتشی مانند ساچمه و قفسه تشکیل می‌شود. هر بخش وظیفه مشخصی دارد و مسیر انتقال نیرو هنگام جداسازی اهمیت زیادی دارد.

وقتی حلقه داخلی روی شفت محکم است، اما ابزار به حلقه بیرونی فشار می‌آورد، نیروی کشش ممکن است از مسیر عناصر غلتشی عبور کند. این بارگذاری می‌تواند به سطوح تماس آسیب بزند و آثار فرورفتگی یا آسیب موضعی ایجاد کند.

اگر قرار است بلبرینگ دوباره استفاده شود، این موضوع اهمیت بیشتری دارد. آسیب‌هایی که در لحظه جداسازی به‌راحتی دیده نمی‌شوند، ممکن است بعداً به شکل صدا، لرزش یا کاهش عمر کاری ظاهر شوند.

اگر بلبرینگ قرار است دور انداخته شود، باز هم باید از آسیب به شفت و اجزای مجاور جلوگیری کرد. خراب‌کردن بلبرینگ نباید به قیمت آسیب‌دیدن قطعاتی تمام شود که قرار است دوباره استفاده شوند.

طبق دستورالعمل SKF درباره بیرون‌آوردن بلبرینگ در الکتروموتورها، اگر حلقه داخلی امکان درگیری مستقیم نداشته باشد، روش‌های جایگزین تخصصی وجود دارد؛ اما این استثنا مجوز کشیدن دلخواه از حلقه بیرونی نیست. هرگونه بارگذاری از حلقه بیرونی درحالی‌که حلقه داخلی روی شفت سفت است، باید با ملاحظه احتمال آسیب داخلی و دستورالعمل سازنده انجام شود.

۷. اگر بلبرینگ با پولر حرکت نکرد، چه کنیم؟

اگر ابزار به‌درستی نصب شده اما بلبرینگ حرکت نمی‌کند، پاسخ درست لزوماً افزایش فشار نیست.

این ترتیب بررسی می‌تواند مفید باشد:

گام اول: دوباره قفل‌های مکانیکی را بررسی کنید. مهره، خار، واشر قفل‌کن یا بوش ممکن است هنوز مانع حرکت باشد.

گام دوم: هم‌راستایی ابزار را کنترل کنید. پیچ مرکزی باید تا حد امکان با محور شفت هم‌راستا باشد و بازوها در وضعیت پایدار قرار گرفته باشند.

گام سوم: نقطه درگیری را بررسی کنید. اگر بازوها روی قفسه، حلقه بیرونی یا لبه نامناسب قرار گرفته‌اند، ابزار را متوقف کنید و روش درگیری را اصلاح کنید.

گام چهارم: وضعیت شفت را بررسی کنید. پلیسه، خوردگی، تغییر شکل یا آسیب در ناحیه خروج می‌تواند علت توقف حرکت باشد.

گام پنجم: روش جایگزین را ارزیابی کنید. ممکن است صفحه جداساز، بلبرینگ‌کش تخصصی، گرمایش کنترل‌شده یا پرس مناسب گزینه بهتری باشد.

گام ششم: ظرفیت ابزار را در نظر بگیرید. اگر نیروی موردنیاز از ظرفیت ابزار فراتر می‌رود یا بازوها خم می‌شوند، ادامه کار خطرناک است.

اگر با بررسی‌های فوق علت مشخص نشد، کار را متوقف کنید و از تعمیرکار متخصص کمک بگیرید. اعمال فشار بیشتر بدون شناخت علت گیرکردن، روش عیب‌یابی محسوب نمی‌شود.

۸. اشتباه‌های پرهزینه و خطرناک در جداسازی

ضربه مستقیم و شدید با چکش

ضربه‌زدن به حلقه بلبرینگ بدون ابزار واسط مناسب می‌تواند باعث آسیب به قطعه، شفت یا رزوه شود. همچنین ممکن است نیروی ضربه از مسیر نامناسبی منتقل شود.

در صورت نیاز به ضربه، فقط از روش و ابزار تأییدشده برای همان مجموعه استفاده کنید. برای بلبرینگ‌های حساس یا قطعاتی که باید مجدداً استفاده شوند، روش‌های کشش کنترل‌شده معمولاً امکان مدیریت بهتری بر نیرو فراهم می‌کنند.

استفاده از فولی‌کش نامتناسب

بازوهای بیش از حد کوتاه، درگیری نامطمئن، ظرفیت ناکافی یا قرارگیری نامتقارن می‌توانند خطر لغزش و آسیب را افزایش دهند.

گرم‌کردن با شعله مستقیم

شعله مستقیم ممکن است بخش کوچکی از حلقه را بسیار داغ کند، درحالی‌که سایر قسمت‌ها هنوز سرد هستند. این اختلاف دما و کنترل‌ناپذیری فرایند می‌تواند به قطعه آسیب بزند.

ادامه کشش پس از کج‌شدن بلبرینگ

اگر بلبرینگ هنگام خروج کج شده، یکی از بازوها لغزیده یا ابزار تغییر شکل داده است، نیرو را متوقف کنید. ابتدا وضعیت را اصلاح کنید و در صورت لزوم ابزار دیگری انتخاب کنید.

نادیده گرفتن جهت و ساختار نصب

بلبرینگ‌های دارای نشیمن مخروطی، بوش واسطه یا قفل‌کن، ممکن است به ترتیب بازکردن مشخصی نیاز داشته باشند. بدون بررسی ساختار نصب، کشیدن مستقیم می‌تواند به قطعه صدمه بزند.

بی‌توجهی به ایمنی هنگام آزادشدن قطعه

وقتی اتصال آزاد می‌شود، بلبرینگ ممکن است ناگهان حرکت کند. مهار قطعه، استفاده از محافظ مناسب و دور نگه‌داشتن دست و صورت از مسیر حرکت، بخش ضروری کار است.

۹. پس از جداسازی، شفت و بلبرینگ را چگونه ارزیابی کنیم؟

خارج کردن بلبرینگ پایان کار نیست. اگر قرار است بلبرینگ جدید نصب شود، وضعیت سطح نشیمن شفت باید بررسی شود.

بررسی ظاهری

سطح شفت را از نظر موارد زیر بررسی کنید:

• خراش‌های عمیق و شیارهای غیرعادی
• آثار زنگ‌زدگی یا خوردگی اصطکاکی
• پلیسه در لبه‌ها و محل شیار خار
• آثار چرخش حلقه داخلی روی شفت
• تغییر شکل یا آثار حرارت موضعی

بررسی ابعادی

اگر قطعه صنعتی حساس است، صرفاً به ظاهر اکتفا نکنید. قطر نشیمن، گردی، استوانه‌ای‌بودن و سایر مشخصات هندسی باید مطابق نقشه یا دستورالعمل سازنده بررسی شوند.

ساییدن یا سنباده‌زدن خودسرانه شفت برای جا زدن بلبرینگ جدید توصیه نمی‌شود؛ زیرا ممکن است قطر یا هندسه سطح را از محدوده مجاز خارج کند.

اگر شفت آسیب دیده یا اندازه آن خارج از تلرانس است، باید پیش از نصب بلبرینگ جدید درباره تعمیر، ماشین‌کاری یا تعویض آن تصمیم‌گیری شود.

آیا می‌توان همان بلبرینگ را دوباره استفاده کرد؟

این موضوع به علت جداسازی، وضعیت سطوح غلتشی، قفسه، آب‌بندها، روانکار و الزامات دستگاه بستگی دارد.

اگر هنگام جداسازی به حلقه‌ها ضربه وارد شده، بلبرینگ از میان عناصر غلتشی تحت بار قرار گرفته، حرارت نامناسب دیده یا آثار خوردگی و آسیب در آن وجود دارد، استفاده مجدد باید با احتیاط جدی بررسی شود.

در کاربردهای حساس، ارزیابی باید بر اساس دستورالعمل سازنده و شرایط واقعی قطعه انجام شود. سالم‌بودن ظاهری به‌تنهایی تضمین نمی‌کند که بلبرینگ برای استفاده مجدد مناسب است.

درباره استفاده مجدد: در راهنمای SKF برای بلبرینگ‌های الکتروموتور، از بازکردن بی‌دلیل بلبرینگ سالم پرهیز شده و نصب مجدد بلبرینگی که قبلاً نصب شده توصیه نمی‌شود. بنابراین تصمیم به استفاده مجدد نباید صرفاً بر پایه ظاهر سالم یا چرخش روان بلبرینگ گرفته شود؛ الزامات تجهیز و توصیه سازنده تعیین‌کننده‌اند.

۱۰. چگونه از گیرکردن بلبرینگ در تعمیرات آینده پیشگیری کنیم؟

پیشگیری از گیرکردن شدید بلبرینگ، بیشتر به نصب صحیح، کنترل وضعیت شفت و نگهداری مناسب وابسته است تا استفاده از نیروی بیشتر هنگام تعمیر.

۱. انطباق مناسب را انتخاب کنید. تلرانس شفت و بلبرینگ باید مطابق طراحی و شرایط کاری باشد. انطباق نامناسب می‌تواند باعث لغزش، سایش یا دشوارشدن تعمیرات بعدی شود.

۲. سطح نشیمن را بررسی کنید. پلیسه، آلودگی، خوردگی و تغییر شکل سطح باید پیش از نصب برطرف یا ارزیابی شوند.

۳. روش نصب صحیح را رعایت کنید. هنگام نصب، نیرو باید به حلقه‌ای وارد شود که قرار است روی سطح موردنظر جا بخورد. عبور نیروی نصب از عناصر غلتشی می‌تواند به بلبرینگ آسیب بزند.

۴. از ابزار تخصصی استفاده کنید. ابزار نصب و جداسازی مناسب، احتمال انتقال نیروی نامناسب به قطعات را کاهش می‌دهد.

۵. شرایط روانکاری و آب‌بندی را کنترل کنید. ورود رطوبت و آلودگی می‌تواند خوردگی و سایش را تشدید کند.

۶. علت خرابی قبلی را پیدا کنید. اگر بلبرینگ به دلیل بارگذاری نامناسب، ناهم‌راستایی، آلودگی یا مشکل سطح شفت خراب شده است، تعویض آن بدون رفع علت اصلی ممکن است مشکل را تکرار کند.

۷. دستورالعمل سازنده را در اولویت قرار دهید. در دستگاه‌های صنعتی، مشخصات فنی و روش تعمیر همان مجموعه بر توصیه‌های عمومی مقدم است.

۱۱. راهنمای تصمیم سریع بر اساس وضعیت بلبرینگ

این جدول کاربردی، پیشنهاد اولیه برای انتخاب روش است، نه تأیید فنی یک ابزار برای تمام مدل‌ها. ابعاد و دستورالعمل سازنده همیشه مقدم‌اند.

۱۲. سوالات متداول درباره بلبرینگ گیرکرده روی شفت

جمع‌بندی: اول تشخیص، بعد نیروی کنترل‌شده

برای خارج کردن بلبرینگ گیرکرده روی شفت به‌جای افزایش بی‌وقفه فشار، باید نوع اتصال را مشخص کنید: آیا حلقه داخلی با انطباق تداخلی نصب شده، شفت پلیسه دارد، خوردگی ایجاد شده یا مهره و بوشی هنوز قفل است؟ بعد از این تشخیص، ابزار متناسب با محل درگیری، مسیر نیرو، ظرفیت کشش و فضای دسترسی را انتخاب کنید.

در بیشتر کاربردهای رایج، پولر مناسب یا صفحه جداساز کمک می‌کند نیرو کنترل شود؛ در موارد خاص ممکن است پرس، ابزار هیدرولیکی، گرمایش تخصصی یا تزریق روغنِ طراحی‌شده لازم شود. حفظ سلامت شفت و ایمنی تعمیرکار از سرعت بازکردن بلبرینگ مهم‌تر است.

اگر تجربه‌ای از گیرکردن بلبرینگ روی شفت دارید، در بخش دیدگاه‌های مقاله بنویسید مشکل چه بود و کدام روش، بدون آسیب به قطعه، جواب داد.

منابع فنی و مستندات برای مطالعه بیشتر

اطلاعات فنی این مقاله با استفاده از پیش‌نویس ارسالی و منابع اصلی تولیدکنندگان و نهاد ایمنی صنعتی تکمیل و بازبینی شده است. دستورالعمل سازنده هر دستگاه در اولویت قرار دارد.

• SKF — Rolling Bearings and Seals in Electric Motors and Generators، فصل ۶، بخش Dismounting، صفحات چاپی ۱۰۱ تا ۱۰۴.
• NTN Europe — Maintenance Tools for Bearings، معرفی ابزارهای کشنده مکانیکی، داخلی، هیدرولیکی و صفحات جداساز.
• NTN-SNR — Tutorial Videos، آموزش‌های رسمی جداسازی و استفاده از پولرها.
• Schaeffler Training — Medium Frequency Generators، آموزش گرم‌کردن و بیرون‌آوردن حلقه‌های داخلی با گرمایش القایی.
• SKF Evolution — Fretting Corrosion، توضیح خوردگی اصطکاکی در محل تماس حلقه و نشیمن.
• OSHA — Control of Hazardous Energy، اصول ایزوله‌سازی و کنترل انرژی خطرناک در تعمیرات.
